機械工程：高速灌裝、點膠與液體定量系統
機械工程：高速灌裝、點膠與液體定量系統
UV 膠、墨水、油、色母到電池電解液，HNPM 讓每一滴都準確、無氣泡、可重複。
- 適用產業：電子與感測器組裝、印刷與文具、塑膠加工、汽車與機械製造、包裝灌裝
- 應用領域：電子與感測器組裝：UV 膠微量點膠、墨水與油品高速灌裝、塑膠加工：液態色母添加與離型劑噴塗、薄膜、線材與溶劑塗佈、精密注油與自動密度量測、電池電解液灌注與 LOHC 氫儲存
- 推薦產品：HNPM 模組化系列幫浦 mzr-2542／2942／7245／11548、HNPM 低壓系列幫浦 mzr-2521／2921／4622、HNPM smartDoS 定量充填系統、HNPM MoDoS 模組化計量系統、HNPM 防爆型幫浦 Ex 系列（ATEX）、HNPM 磁封系列幫浦 mzr-2965／4665／7265、HNPM 高效能系列幫浦 mzr-2505～mzr-11508

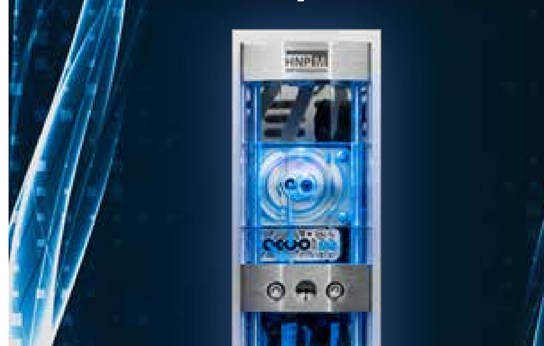

1. 電子與感測器組裝：UV 膠微量點膠
挑戰
- 定量直接影響產品品質與耗材用量。
- UV 膠點膠必須無氣泡。
解決方案
- 原廠實例：血糖感測器自動化產線的 UV 膠微劑量點膠。
- 原廠實例：顯示器貼合用的無氣泡 UV 膠。
- 一般小流量點膠可選模組化系列與低壓系列。
效益
- 無氣泡、低脈動。
- 高速生產下仍重複性佳。
推薦產品
2. 墨水與油品高速灌裝
挑戰
- 高速產線上每一次灌裝都要準確、無氣泡。
解決方案
- 原廠實例：原子筆芯高黏度墨水 0.5 秒內無氣泡灌入。
- 原廠實例：鋼筆墨水匣 1.25 ml 於 0.25 秒內灌入。
- 原廠實例：剎車油灌裝（smartDoS）。
- 整線定量充填選 smartDoS。
效益
- 高速生產下仍重複性佳。
- smartDoS 可由手動、半自動到全自動產線通用。
推薦產品
3. 塑膠加工：液態色母添加與離型劑噴塗
挑戰
- 換色要清潔、快速。
- 離型劑噴塗需要無脈動的送液。
解決方案
- 原廠實例：塑膠射出與擠出的液態色母添加（colorDoS，最多七種顏色）。
- 原廠實例：雷射加工機的無脈動離型劑噴塗。

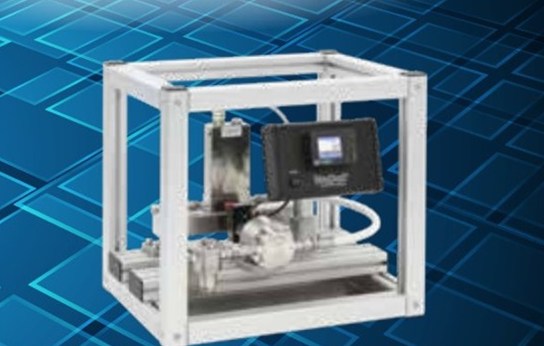

- 多條物料配比選 MoDoS。
效益
- 清潔快速的換色。
- 無氣泡、低脈動。
推薦產品

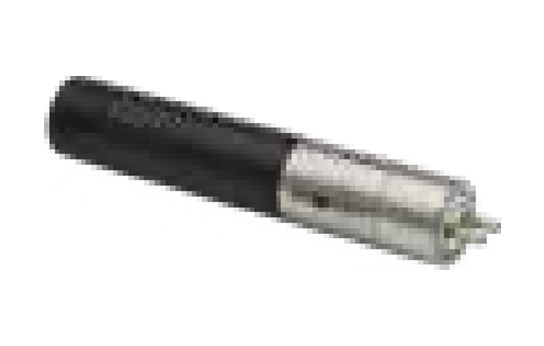

4. 薄膜、線材與溶劑塗佈
挑戰
- 塗佈量要精準，並與產線速度同步。
- 溶劑塗佈需要防爆設備。
解決方案
- 原廠實例：卷對卷真空鍍膜電容薄膜的製程油精準點膠。
- 原廠實例：收縮套管溶劑塗佈（mzr-4609 EX 防爆版，與皮帶速度同步）。
- 原廠實例：焊絲表面處理，LS-WST 清潔塗佈系統整合 HNPM 幫浦，塗層可達 2 mg/m²。
效益
- 高速生產下仍重複性佳。
- 氣密與防爆版本處理危險液體。
推薦產品
5. 精密注油與自動密度量測
挑戰

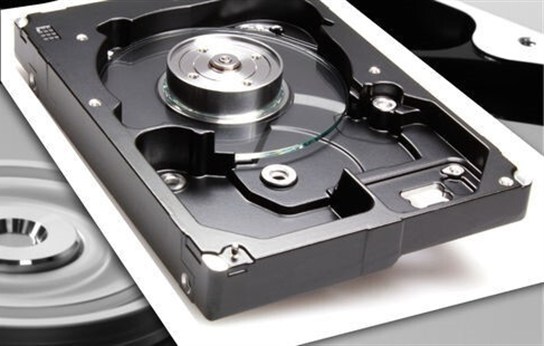

- 硬碟 FDB 軸承每次只注入數微升的油。
- 量測槽要無氣泡充填與排空。
解決方案
- 原廠實例：硬碟 FDB 軸承每次僅數微升的注油。
- 原廠實例：全自動密度測量，無氣泡充填與排空量測槽，液位精度 ±0.05 mm。
效益
- 無氣泡、低脈動。
- 高速生產下仍重複性佳。
推薦產品
6. 電池電解液灌注與 LOHC 氫儲存
挑戰
- 鋰基電解液有危險且易結晶。
- LOHC 載體（二苄基甲苯等）需要穩定輸送。
解決方案

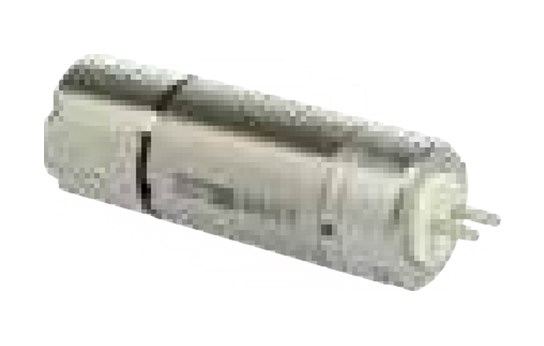

- 電池電芯灌注電解液：氣密幫浦可安全處理有危險且易結晶的鋰基電解液。
- 危險或易結晶液體選磁封系列（如 mzr-7265）。
- LOHC 氫儲存：高效能系列幫浦輸送 LOHC 載體。
效益
- 氣密與防爆版本處理危險液體。
- 低脈動、可重複的定量。
推薦產品
選型方向
- 整線定量充填：smartDoS
- 多條物料配比：MoDoS
- 危險或易結晶液體：磁封系列（如 mzr-7265）
- 防爆環境：Ex 系列
- 一般小流量點膠：模組化系列與低壓系列
圖解與選型：生產線上的定量點膠與灌裝
儲液桶（UV 膠／墨水／油／色母）
➔
smartDoS ／ HNPM 泵
➔
閥與噴嘴
➔
產品（瓶、感測器、零件）
關鍵規格（選型參考）
| 型號 | 系列 | 流量範圍 (ml/min) | 最大壓差 (bar) | 黏度範圍 (mPas) |
|---|---|---|---|---|
| mzr-2965 | 磁封 | 0.03 – 18 | 3 | 0.3 – 100 |
| mzr-4665 | 磁封 | 0.12 – 72 | 5 | 0.3 – 50 |
| mzr-7265 | 磁封 | 0.048 – 288 | 10 | 0.3 – 10 |
| mzr-2542 | 模組化 | 0.15 – 9 | 3 | 0.3 – 100 |
| mzr-2942 | 模組化 | 0.3 – 18 | 3 | 0.3 – 100 |
| mzr-7245 | 模組化 | 0.048 – 288 | 5（40*） | 0.3 – 10,000 |
| mzr-11548X1 | 模組化 | 1.92 – 1,152 | 15 | 0.3 – 10,000 |
| mzr-4609X2 Ex | Ex 防爆 | 0.012 – 48 | 10 | 0.3 – 5,000 |
| mzr-7209X2 Ex | Ex 防爆 | 0.048 – 192 | 30 | 0.3 – 5,000 |
| mzr-11557 Ex | Ex 防爆 | 58 – 1,152 | 60 | 0.3 – 1,000 |
* 需搭配選配（高解析編碼器、減速齒輪或特殊驅動）。最小定量與壓差依液體及黏度而定，實際性能以原廠評估為準。
| 產品 | 規格 |
|---|---|
| HNPM smartDoS | 充填量 0.0015–288 cc/min；黏度 0.3–50,000 mPas（依幫浦可達 1,000,000） 差壓 0–40 bar（依所選齒輪泵）；介面 0–10 V 或其他類比／數位 組成：微型環形齒輪泵、mzr-Touch Control 觸控控制器、過濾器、儲液槽、截止元件、點膠針 |
| HNPM MoDoS | 依製程選配熱式或科里奧流量感測器、壓力與溫度感測器，出廠即測試完成 適用酸、鹼、有機金屬化合物（如丁基鋰）、觸媒、有機試劑、氨、原料藥 可單機操作或整合至製程控制系統 |
| HNPM Ex 防爆型 | 符合歐盟 ATEX 指令 2014/34/EU，可用於潛在爆炸危險區域 高效能系列與密封耐腐蝕系列皆可搭配 Ex 防爆驅動 |
| HNPM 幫浦共通選配 | 接頭：slip fitting 1/8" OD 或歧管 1/4"-28 UNF 加熱選配：電熱最高 150 °C；雙層夾套 -20～150 °C 材質可選：陶瓷、硬質合金、碳化鎢、Alloy C22／C276、FFPM、316L |
數值取自子嘉產品頁；實際規格依型號、量程與氣體／液體而定，選型請洽子嘉。
